小型精密スクリュープレス機、材料送り装置、巻き取り装置を一体化させた卓上精密プレス装置です。
当機種は、
- 事務用デスクにもそのまま設置できるサイズ
- 成人2名での持ち運べる軽量さ
- 一般的な単相100V電源のコンセントで稼働
- 振動抜き加工も可能な高い精度と操作性
- どなたが使ってもプレス災害を予防する安全性
- 微細研製卓上精密プレス機の中では安価
という特徴を有し、お手軽に精密プレス加工ラインを設置することができます。
また、基本仕様を確定させている【既製品】機種でもあります。
オフィス内での試作や実験に適しており、大学・研究機関などでの精密小物塑性加工実験や民間精密小物メーカー様のインライン生産、その他精密プレスで行いたい様々な用途に対応しております。
また、この機種を用いて精密小物製品の量産を行っているユーザー様もいらっしゃいます。
実習用の教材としても、導入をご検討ください。
※当機種は展示会でもブース内でデモ運転を行っています。
※平成26年度「八王子市中小企業新商品開発認定制度」認定商品

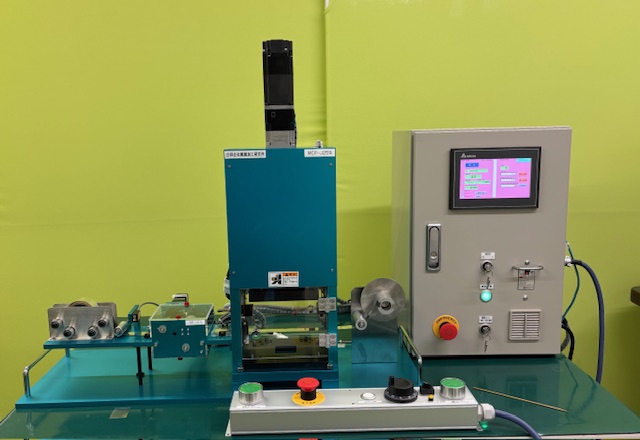

上図はプレスユニットの最新モデルです。
機体寸法
テーブルサイズ X=1042mm Y=400mm
(搭載金型サイズ X=100mm Y=100mm)
基本仕様
加圧力
19KN(約2t弱)
オープンハイト
125mm
最大動作速度
50mm/s
最大ストローク長さ
20mm
電源
100v単相
機体重量
推定40Kg
金型固定方法
スライドとボルスターに金型をネジで固定いたします
（ネジ位置とネジ径はユーザー様に承認していただきます）
